Bienvenue sur notre site dédié à la présentation de notre projet de conception d'une scie sauteuse.
Introduction
Ce projet a été réalisé dans le cadre de notre semestre en Ingénierie Mécanique - Introduction à la Conception Mécanique.
Notre objectif était de concevoir et modéliser une scie sauteuse en utilisant le logiciel de conception CATIA V5, afin d'acquérir des compétences pratiques et approfondies dans ce domaine.
Ce projet nous a permis de découvrir les défis et les solutions associés à la conception mécanique, tout en maîtrisant les fonctionnalités de CATIA V5.
Équipe de Projet
Chin Yu WEI
Découvrez Nos Étapes de Conception
Nous vous invitons à explorer les différentes étapes de notre processus de conception, de l'idée initiale à la réalisation finale. Chaque section de notre site détaille les aspects techniques et les choix de design qui ont guidé notre travail.
Remerciements
Avant de commencer, nous tenons à exprimer notre sincère gratitude à Monsieur Alain RASSINEUX, enseignant à l'Université de Technologie de Compiègne, pour son soutien et ses précieux conseils tout au long de ce projet. Son expertise et sa guidance ont grandement contribué à la réussite de notre travail.

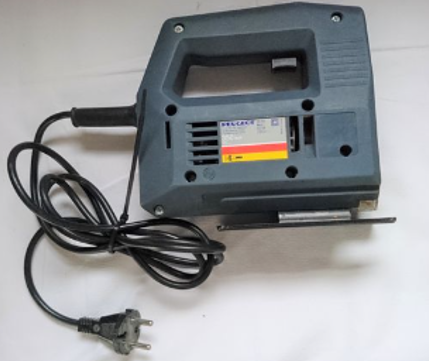

Présentation de la scie sauteuse
Fonctionnement de la Scie Sauteuse
La scie sauteuse est un outil électrique pour effectuer des coupes courbes ou droites dans une variété de matériaux tels que le bois, le métal, le plastique et la céramique.

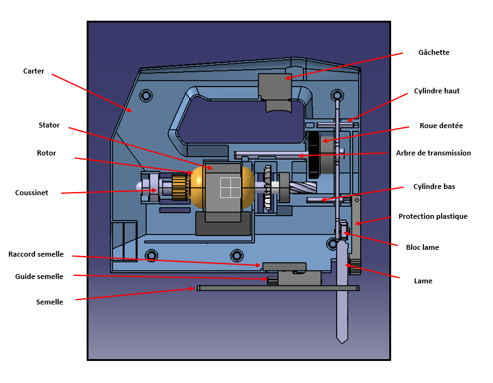

Fonctionnement interne de la scie sauteuse

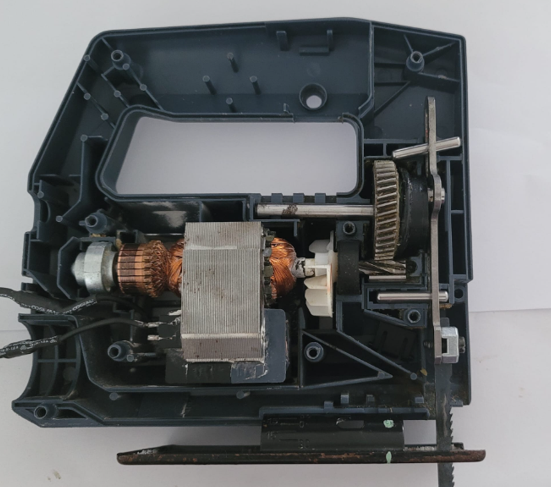

Le cœur de la scie sauteuse est son moteur électrique, qui convertit l’énergie électrique en mouvement mécanique de rotation. L’arbre fileté monté sur le moteur s’engrène avec une roue dentée, elle-même montée sur un arbre de transmission. Ce dernier convertit le mouvement rotatif en mouvement linéaire vertical grâce au coulisseau, entraînant ainsi la lame de la scie. Le mouvement de va-et-vient de la lame permet de réaliser des coupes nettes et précises.
La semelle de la scie sauteuse repose sur la surface de travail, assurant la stabilité de l’outil pendant la coupe. Le guide de coupe permet de diriger la lame avec précision le long de la ligne souhaitée. La scie sauteuse est également équipée d’une poignée et d’une gâchette pour un contrôle optimal. En appuyant sur la gâchette, l’utilisateur peut réguler la vitesse de la lame, permettant des ajustements en fonction du matériau à couper et de la précision requise.
Modélisation de la scie sauteuse sur Logiciel
Pour concevoir notre scie sauteuse, nous avons utilisé un logiciel de modélisation CATIA V5 pour créer un modèle précis et fonctionnel.

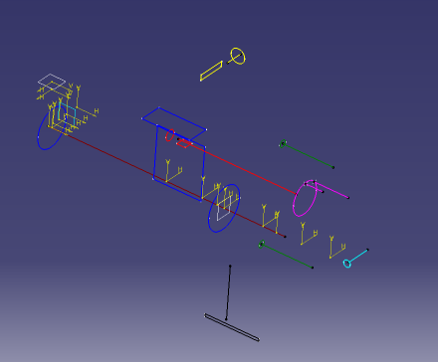

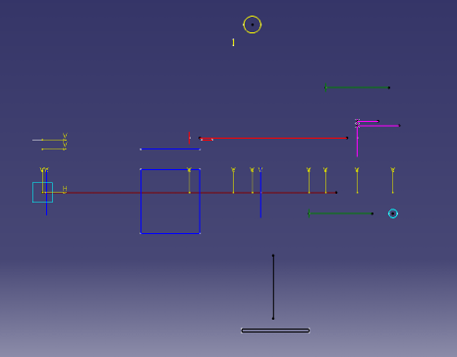

L'idée de ce (SKL) est d'utiliser des références externes pour la réalisation du carter et de ses éléments. Le modèle SKL sert à la fois de guide de positionnement pour assembler les différents éléments de notre scie sauteuse et de base de design en utilisant ces références pour la conception du carter. Il se compose de plusieurs éléments, chacun ayant une fonction précise pour garantir un assemblage précis et efficace

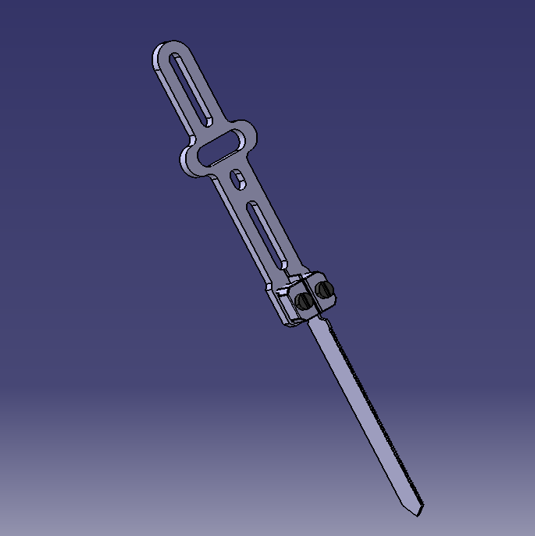

Sous SKL Coulisseau
Composé du coulisseau, du bloc lame et de la lame, il permet l'assemblage indépendant de ce sousensemble grâce à des plans et deux axes pour positionner les trous et les vis, formant une classe d'équivalence.

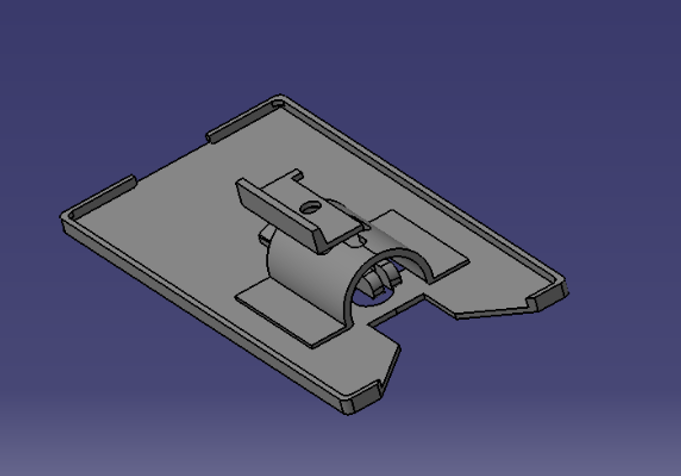

Sous SKL Semelle
Composé de la semelle, du guide lame et du raccord semelle, il inclut un axe et un plan pour l'assemblage, fonctionnant de manière similaire au sous SKL Coulisseau et formant également une classe d'équivalence.
Réalisation du carter Inférieur et Supérieur

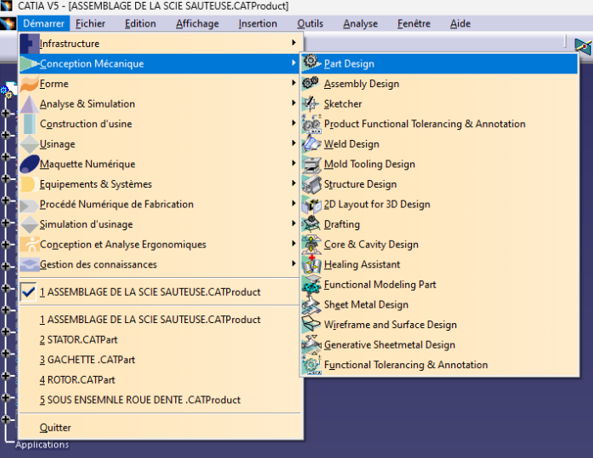

Stratégie de Modélisation

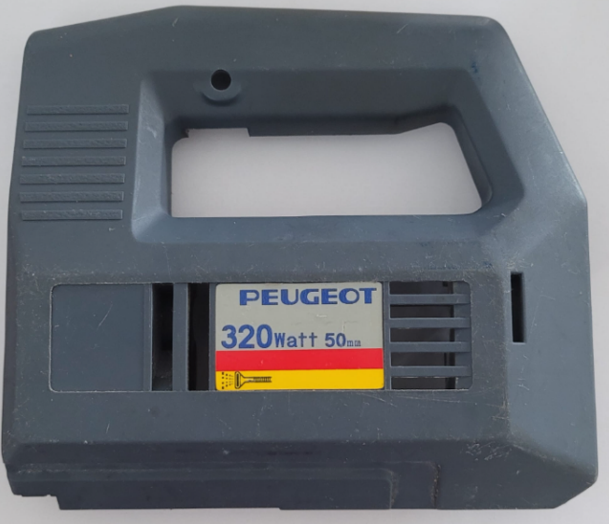

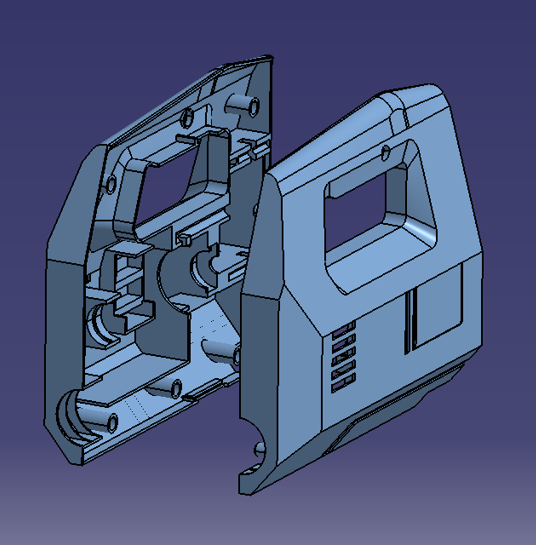

Le carter de notre scie sauteuse est constitué de deux demi-carters symétriques.

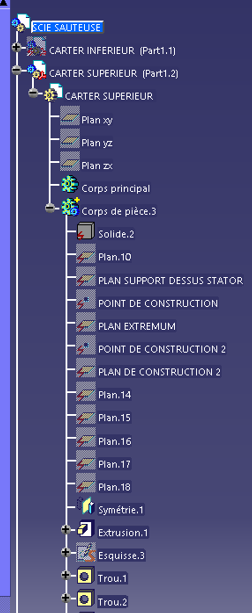

Notre stratégie de modélisation commence par la création du demi-carter inférieur, suivi d'une duplication symétrique dans une nouvelle pièce (New Part) dans le même produit (Product). Ensuite, nous avons assemblés les demi-carters en alignant les axes des trous (Coïncidence) et en assurant des contacts surfaciques adéquats.

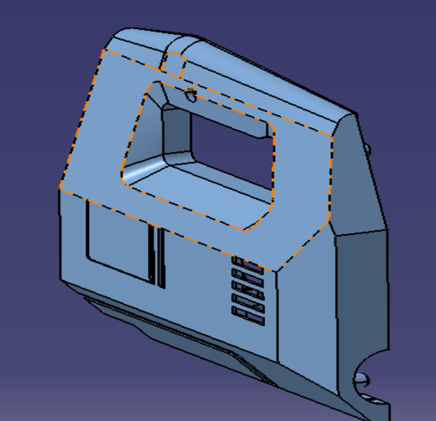

Modélisation Surfacique

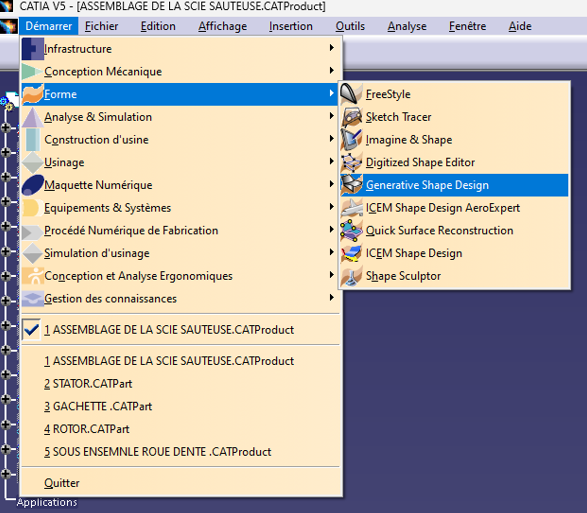

Pour concevoir le premier demi-carter, nous avons réalisé toute la coque extérieure en utilisant la modélisation surfacique (Generated Shape Design). Ensuite, dans l'atelier Part Design, nous avons ajouté une épaisseur et effectué des extrusions volumiques pour définir les surfaces de contact avec les autres composants du système.
Pour la partie de la modélisation surfacique, nous avons commencé par dessiner des rectangles sur différents plans, chacun avec des inclinaisons spécifiques. En utilisant l'outil « Découpe » & « Assembler » dans GSD, nous avons fusionné ces surfaces pour former la coque extérieure du carter.
Pour les trous de la poignée, nous avons esquissé le profil sur des plans distincts, puis utilisé la projection, le remplissage et enfin l'outil « Découpe » & « Assembler ».
Enfin, en ce qui concerne la partie supérieure du carter, nous avons utilisé la technique de balayage avec deux courbes guides et un profil pour obtenir la forme désirée.
Utilisation du SKL principal

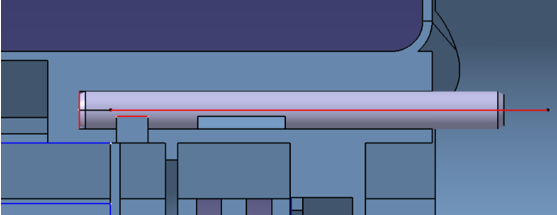

Un avantage significatif d'avoir un SKL bien défini est l'utilisation de tous ses éléments comme références externes pour concevoir précisément les surfaces de contact par extrusion volumique. Par exemple, pour assurer le contact optimal entre le carter et l'arbre, nous extrudons un rectangle et retirons la matière en fonction du diamètre du cylindre rouge défini dans le SKL. Cela garantit un positionnement précis de l'arbre moteur.

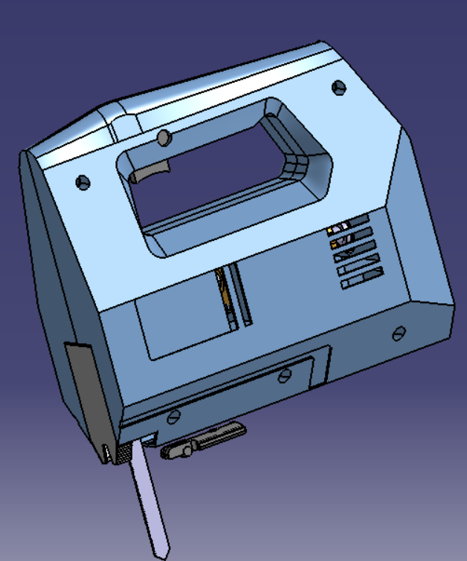

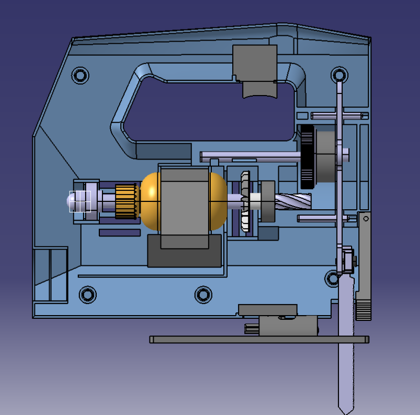

Produit final
Conclusion
Pièces en modélisation surfacique (2)
Pièces en modélisation volumique (16)
Outils de mesure : Pieds à coulisse, rapporteur
Contact
Nous espérons que notre site vous a fourni une vue d'ensemble complète et captivante de notre projet de scie sauteuse. N'hésitez pas à nous contacter pour toute question ou pour en savoir plus sur notre travail.
